仪表故障排除与秤台故障分析
作者： 时间：2014-04-28 08:11:17 点击数：
仪表故障排除
仪表故障排除必须由专门检修人员进行。用户可以用更换PCB板的方法先恢复系统正
常工作，损坏的PCB板送检修部门修理。

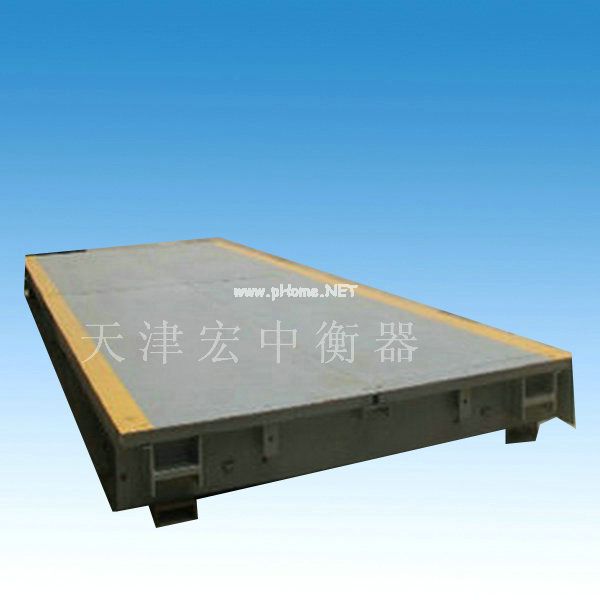

秤台故障分析
首先检查接线盒，有无水气侵入，如有水气，用酒精擦洗，然后用电吹风机吹
干，清洁内部。
查找接线有无短路。在接线盒里，用万用表测量屏蔽线与其它各线和秤台的
电阻，有无泄漏和短路。同时检查各导线与地线或信号电缆外层不锈钢屏蔽线有无泄漏和短
路。如发现有短路现象，则需更换电缆，无故障则按以下步骤继续查找。
查找传感器故障步骤
查找步骤如下：
逐个断开传感器，用万用表测量传感器芯线的正输出(+SIG)和负输出（- SIG）之间电
阻，其阻值应与输出阻抗一致；用万用表测量正激励(+EXC)和负激励（- EXC）端间阻抗
值，其阻值应与输入阻抗一致；查出损坏了的传感器。如果这步检查没有问题，则按下一步
继续查找。
将砝码依次放在秤台各个截面上，如果发现那个截面的示值不正确，则将砝码放在这个
截面的传感器角上，（压角）发现坏传感器，可按5.7.3更换传感器。
或者脱开某传感器的+SI、- SI端在不通电情况下测电阻值，应与输出阻抗一致，在通
电情况下，测两端的直流电压，设传感器容量为K，它实际受到的力为F，如果用8142PRO
仪表，则电压值应为15×2F/K(mV)。
